控制系统：台达DVP系列PLC

操控界面：7" TFT LCD触摸屏

机械系统：同步轮+同步带

运动装置：同步带+步进驱动

电源电压：100~200VAC±20%  50/60Hz

整机功率：150W

设备整个实验台部分用亚克力保护

设备参数：

技术说明：

1. 设备采用步进电机驱动，转向变换机构实现两端固定板同步运行；

2. 柔性屏无损伤夹持；受力中心在屏幕中间位置，可实现最大弯曲180°角度测试；

3. PLC触摸屏显示，参数可以根据需要任意设置；

尺寸（长x宽x高)：734.5mm x 708.5mm x 335mm（预估）

弯曲半径：mm级别，弯曲半径连续可调，最大10mm

弯曲角度：0~180°

重复精度：±0.2

弯折频率：t=0.5s, 1s, 2s, 3s, 5s, 10s

连续弯曲次数：1~99999999

适合屏范围：L=300mm,W=300mm

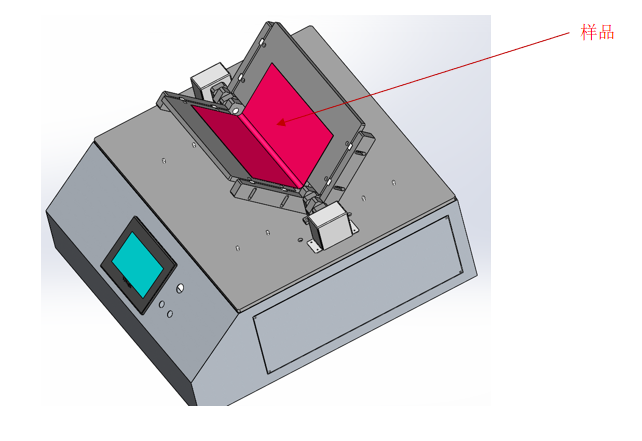

设备运行动态图

如图所示，两块固定板同时绕一个中心点旋转。两块固定板所形成的R角大小就是我们所设定的半径大小。

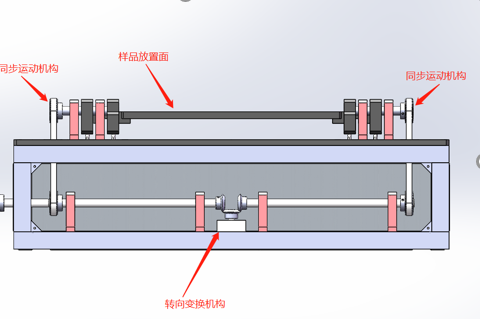

机械结构说明：

1、转向变换结构实现两块器件固定板同步实现±90°运行；

2、钢丝皮带保证多次运行后±0.2mm的重复精度不变。

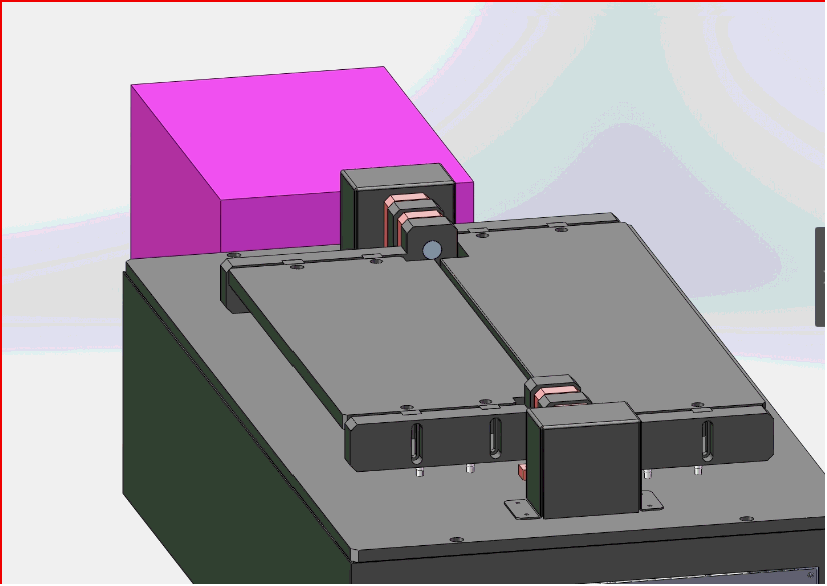

样品夹持部分说明——整体

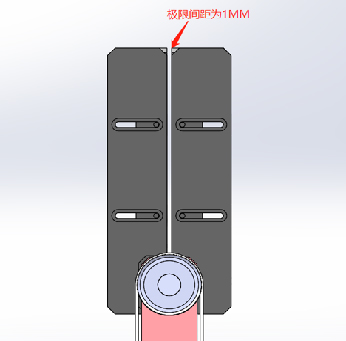

图一：固定板垂直后效果图

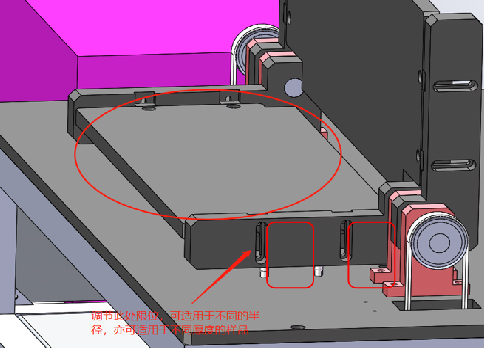

图二：固定板限位槽

1、器件固定方式：器件采用胶带粘贴的方式固定。

2、如图一所示，两块固定板垂直后，之间的极限距离是1mm。3、固定板限位槽：可调整固定板垂直后，两板之间的距离，使其适应不同厚度的器件

同时也可以用来调整半径，属于手动调整半径的方式。

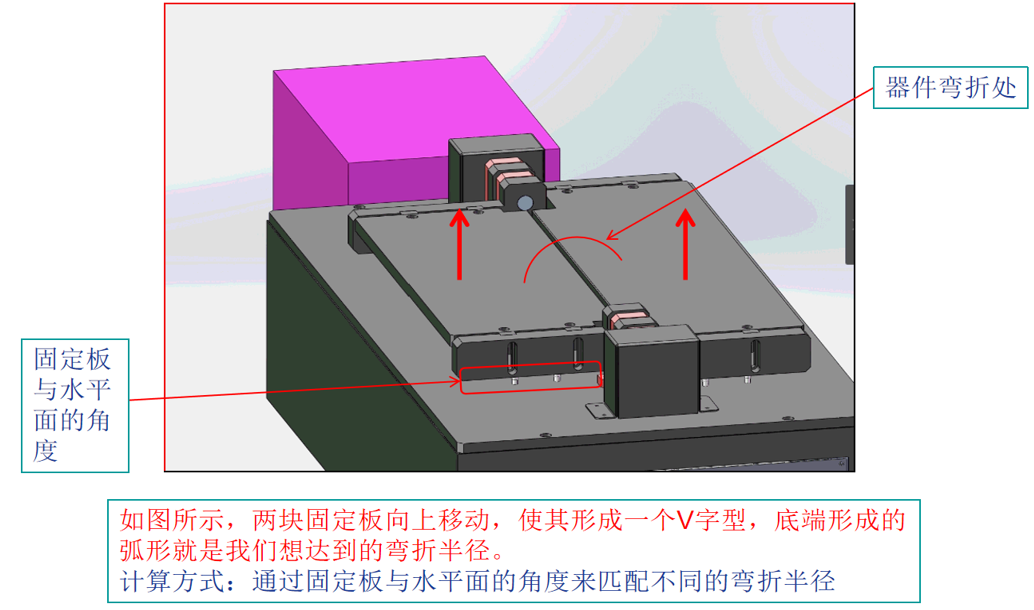

半径调整的方式：

1、器件固定方式：器件采用全贴合的方式固定；也可以定制带有磁性的夹具固定。

2、如图所示，两外固定板同时向上翻所形成的R角就是我们所设定的弯折半径大小，最大半径10mm。

3、不同半径的大小所形成的R角大小不一样，我司根据多次运行得到的数据统计出半径和R角之间的关系，可在操作界面上输入半径大小后自动运行。

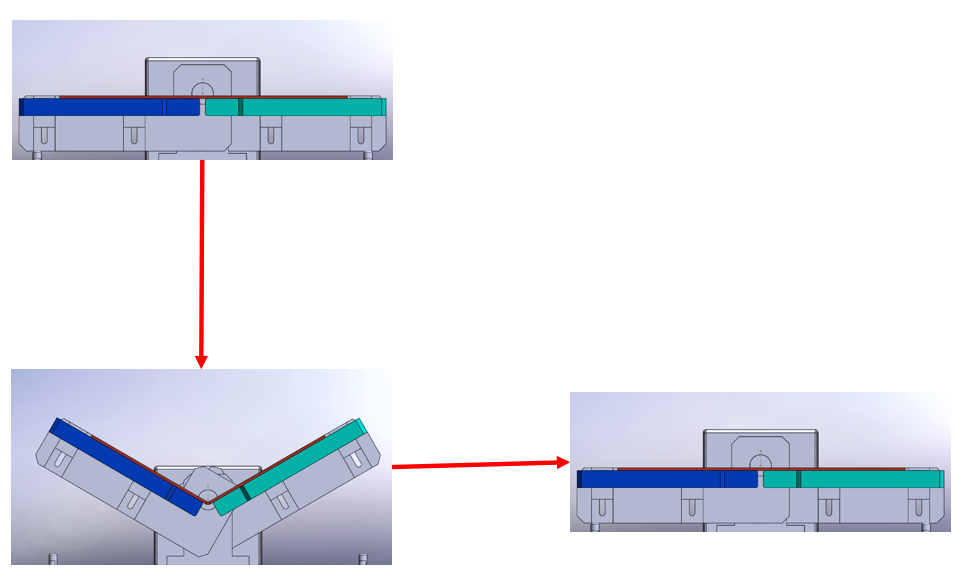

设备运行轨迹：

设备特点：

1、柔性屏双向90° （二端往中间双向同时弯折）弯折机测试精准度高、一致性好；采用高扭力步进电机和驱动，PLC程序互锁关联控制，精准度高、一致性好；重复测试精度一致性可达±0.2mm误差以内；

2、上料方式：设备分档，产品尺寸规格变动，不影响固定，全贴合的方式对柔性屏两端进行固定；

3、测试系统计数统计：柔性屏的来回弯折次数可通过计数器计数统计，触摸屏显示或清零；

4、操作方式：一键启动，一键复位，一键停止，操作简单，性能稳定；

5、控制方式：PLC程序运动控制，触摸屏显示操作画面，安全可靠。

6、更换不同的半径只需手动输入半径大小；而不是更换半径的同时也得更换相应的硬件部分，整个设备一体化设计保证设备长时间运行所造成的磨损。

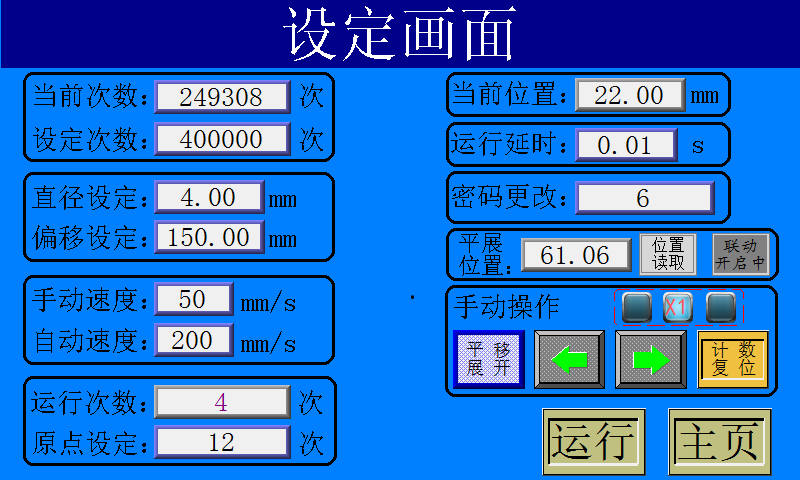

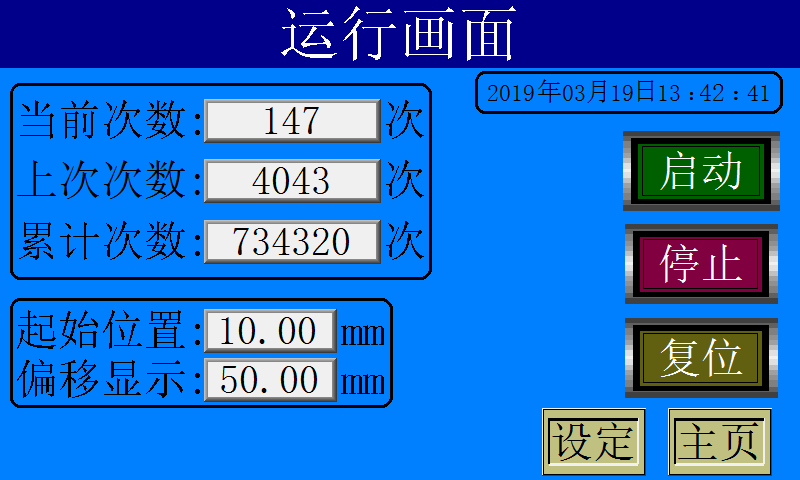

测试界面效果图：

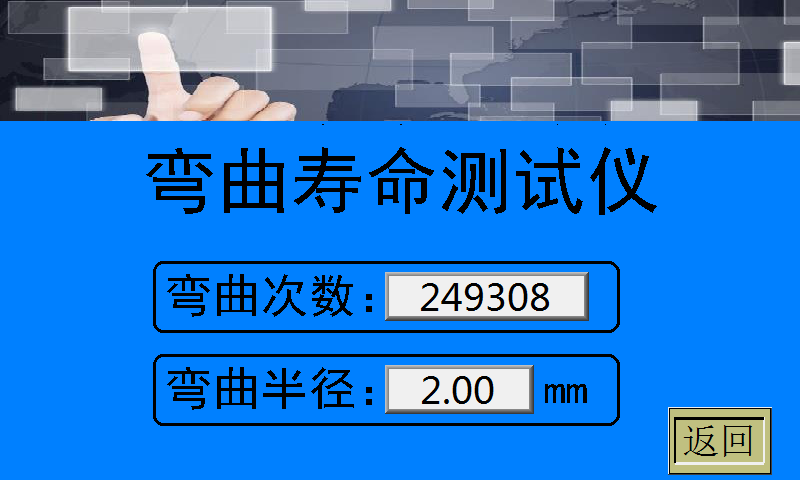

主界面

软件说明：

     我司自主设计PLC软件界面，同时可根据客户要求使用其他软件语言实现功能。

     操作界面以及设备功能可根据客户要求定制。
